國造三一式60迫擊砲

砲身重:5kg.砲架重:8kg.底板重:5kg.

砲管長:601mm.砲身全長:677mm.

高低射界:45度~~75度.水平射界:11度.射程:1444公尺.

 #照片中士兵身上所披載的偽裝網,60~70年代初期入伍的弟兄應該有印象,進新訓中心

時,跟臉盆,牙膏等一起在福利社自購的.但從入伍到退伍從未使用過.





 T75.60mm迫擊砲.

砲身重:4.7kg.砲架重:4.6kg.底板重:3kg.

砲管長:650mm.砲身長:748mm

高低射界:45度~~85度.方向射界:11.2度(左右各5.6度).

最大射程:2117m(M49A2高爆彈,5號裝藥.)

最小射程:50m.



國造XT-81.60mm手持迫擊砲.

砲身長:810mm.砲管長:650mm.

砲身重:4.38kg.輔助腳架重:0.356kg.

高低射界:45度~~85度.方向射界:360度.

射擊方式:落擊,扣發.最大射程:1093m.

本砲為應空特單位而開發,惟其射程不如國外同級裝備,軍方應該至今仍無下單量產.





距離測量練習:

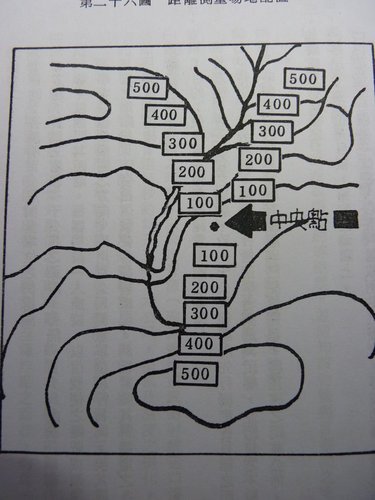

(一).練習一,如附圖:

1.目的:使官兵熟悉百公尺測量單位.

2.方法:在起伏之地形上,選擇一中心點,向多方向量取五百公尺之距離,並在每一百公

尺處豎立一標樁.學者位於中心點,面向標樁,觀察並研究以百公尺測量單位測量一至五

百公尺之物體及地形之形態,並記憶之.此項訓練需反復練習,直至熟練為止.

(二).練習二:

1.目的:在說明百公尺測量單位之使用法.

2.方法:於地上量取一千公尺之距離,每隔一百公尺設一標樁,並註以數字,以標明其距離.

每標樁派一人操縱,以信號使之隱敝或顯現.練習時學者沿標樁概略之方向,應以百公尺測

量單位以行目測.埃其選定每百公之定點後,即發出信號使標樁顯現,然後對照其所選定之

各定點與標樁是否正確.

(三).練習三:

1.目的:使學者實習正確測量距離之要領.

2.方法:選一適宜之地點,於一千公尺範圍內先行測定各目標距離,然後將學者帶至該點,指

示各目標使學者測量其距離,並記錄之.每次測量之時間為三0秒,當所有距離均已測量完畢

,將正確之距離公佈,並逐一核對.



三.地圖或空照圖測量:

(一)將迫擊砲砲位與目標,標定於地圖上.

(二)由砲位至目標劃一直線,以直尺量取兩點之角度.再按地圖比例尺換算其距離,此距離即

砲陣地至目標之距離.



四.運用米位公式:

(一)選一物體,其與目標距觀測者約等距離,並測知該物體與目標間之寬度(距離).

(二)用望遠鏡或米位尺測出該物體與目標間寬度之米位數.

(三)已知該物體與目標間之寬度(W),及其米位數(M),即可依米位公式求觀測者與目標間

距離(R).



五.音測:

(一)觀測者可計算音響之時間,以決定音源(砲彈爆炸或武器射擊砲口爆音)之概略距離.通

常,音速每秒約三三一.六公尺,但風及溫度去變化,可以改變此速度.音響時間之計算,可用錶

或數數目,例如數"洞么秒","洞二秒"等等,以決定時間之概略秒數,然後以時間之秒數乘以三

三一.六公尺即求出距離.

(二)例如:為決定觀測者至爆炸點之概略距離,觀測者於發現砲彈爆炸時,開始數數目,至聽到

爆音時間為四秒,則觀測員至爆炸點之距離,約為一四四O公尺.





HBO自製的The Pacific 有大量使用60迫擊砲的畫面,國造三一式迫擊砲即仿自美

造M260mm迫擊砲.片中這些菜鳥們即因取距不當,炸到自己人.

60迫擊砲雖然最大射程可達1444公尺,但我認為實戰中不會在這麼遠的距離交戰,一

來最大裝藥易磨損砲管,二來則是觀測不易,除了取距不準外,砲彈爆炸之煙霧在這麼

遠的距離亦不易辨視,尤其在風勢較大的開闊地.
