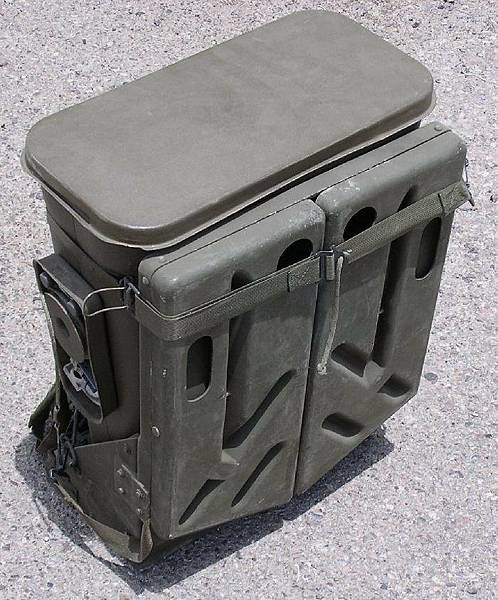

美軍E-8型CS發射器,聯勤仿造品稱:國造六八式CS發射器.
看起來很重,揹起來更重.除了它之外,副射手還要扛兩個沙袋.

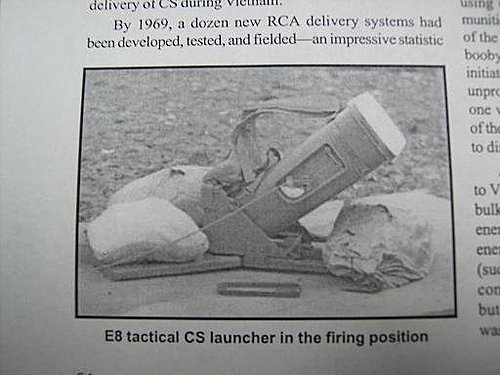

發射時,依發射距離調整角度.並用沙袋壓住固定樁增加穩定性.

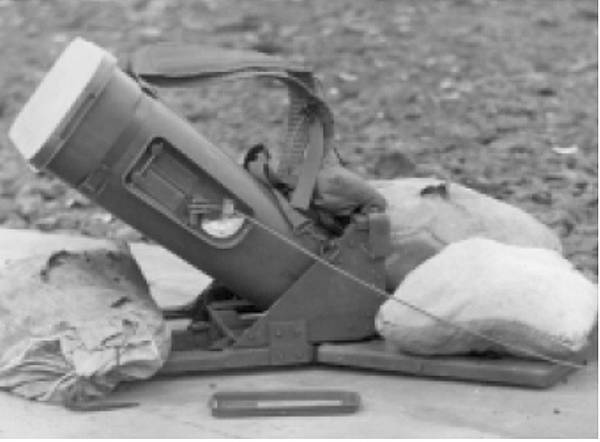

圖中發射器頂蓋已取開.側面設有拉火索,可牽引至後方六公尺處隱蔽拉發.

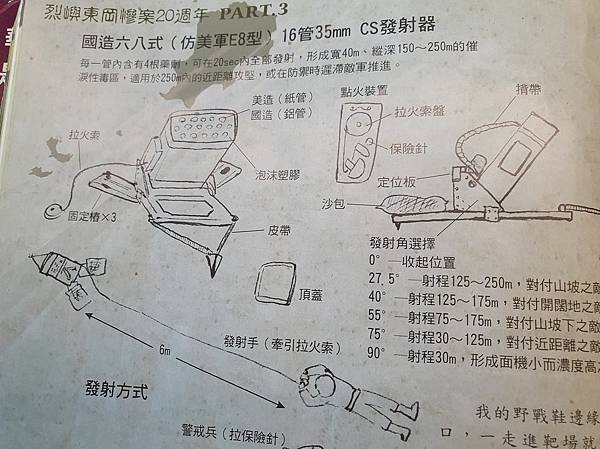

兵器戰術圖解第34期,劉總編在二士校接受新到金幹部集中受訓時所繪的CS
發射器.顯然有示範兵在實作.
從未見過實射場面.美軍在越戰時期用來趕出躲在叢林及坑道裡的越共

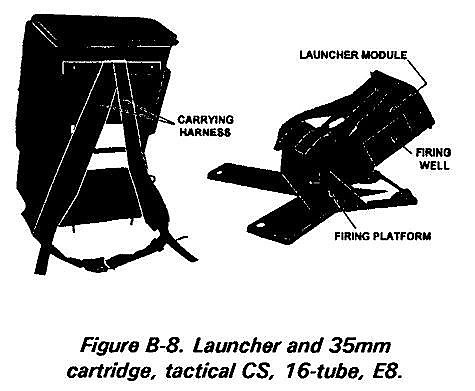

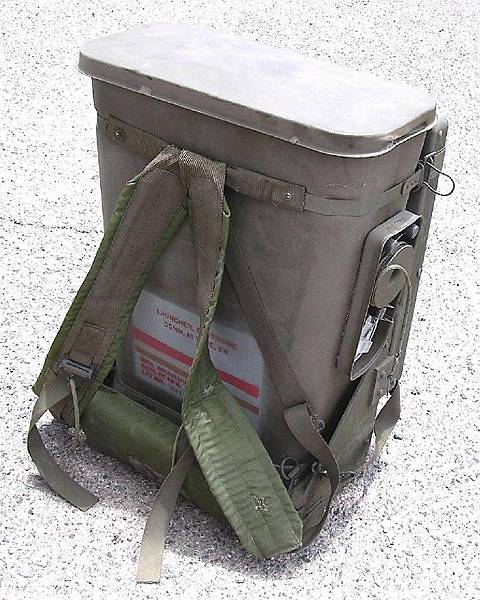

攜行時,有兩條肩帶供背負.
放置於地面時, 將前一後二的固定樁打開,並以沙袋壓住.

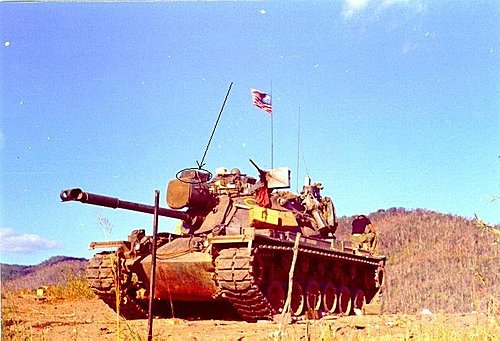

美軍曾裝在裝甲車輛上.
正文之前,首先謝謝M2-42排長,及當年實際操作它的阿信提供CS發射器的圖片及說明
.才能夠跟大家介紹這也許早已退出國軍裝備序列的怪異裝備.
該裝備...從未在網路上看過有人討論,相關資料及圖片在國內網站中也找不到.同時期在外島
服役過的朋友們更從未聽聞或看過該裝備.
至目前為止,僅知我跟同為292師的"阿信"熟悉本裝備,另外,"中國之翼"出版社的劉總編輯於
75年至二士校受訓時,曾見過該裝備,並將之外觀,操作方式,性能諸元記載下來,發表於"兵器戰
術圖解"第34期,下文部份內容,除自己當年記憶及阿信提供之教案外,亦參考其記載.
71年底或72年初,本連二度回防后扁,當時除了積極演練"連據點戰鬥"準備給初到金門的
284師作示範外,防區同時也要求第一線連每位士官兵都須熟練操作各式防衛武器.
沒配屬任何防衛武器的連據點,還特別從海防據點搬回一挺30A4機槍供大家訓練熟作其分解
結合.甚或必須眼睛矇上黑布模擬夜間操作.
除此之外,為加強據點群防衛,上級並撥發了新裝備到各第一線連來.這裝備初搬回連上時,擺
在連長室門口的撞球檯邊.模樣長的加厚的PRC-77,軍械士說:這是新裝備---CS發射器.
大家端倪了半天並不清楚它的功能及用途,直到雷公連長宣佈敝人將是它的"負責人"後,才認
真的研究它.
全名:國造六八式16管35mm CS發射器.為聯勤204廠仿造美軍E8型.外觀像具加
厚版的拐拐,全重18公斤.內有16管35mm發射筒,每筒有4管E23藥劑,合計64枚.可於20秒內
發射完畢.形成寬40公尺,縱深150公尺的催淚性毒區,適用於近距離攻堅或防禦時遲滯敵軍.
雖然內裝是催淚性瓦斯,但印象很深刻的是,教案中記載,若近距離被噴中,仍會致命.
阿信的教案中寫到...必要時,除了CS催淚性瓦斯外,亦可換裝其他藥劑,如糜爛性毒氣彈等.
因此該裝備,應該是屬於化學裝備.使用時,必須注意風向,免得把自己給燻死...阿信提到,使
用時需穿防護衣....防護衣?步兵連有這種東西嗎?我是從未見過.
發射器有卡筍調整角度,發射角度為27.5~90度,分別是:
0度~~~~收起時.
27.5度~~~射程125~250公尺,對付山坡之敵.
40度~~~~射程125~175公尺,對付開闊地之敵.
55度~~~~射程75~175公尺,對付山坡下之敵.
75度~~~~射程30~125公尺,對付近距離之敵.
90度~~~~射程30公尺,形成面積小濃度高之毒區.
配置人員為班長,發射手,警戒兵各一人,我是士官,當然不用背負著它.這重責大任就由本砲副
砲手,"賴皮"擔綱.警戒兵也需背兩個沙袋.
再回防度后扁那段日子裡,幾乎天天帶著弟兄演練,因為上級指定本連擔任CS發射器示範,而
我就是被被指定的示範人員.
這場示範後來並沒有實施,原因不詳, 猜可能是移防內運回台在即,還搞這外島陣地防衛才需
要的裝備作什麼?
72年1月,<武漢演習>準備啟動,本營移防至內洋,本連由后扁移駐田埔.移防前,把重沉沉的
CS發射器繳回庫房後,從此未再見過該裝備.從經手到移交僅短短一個多月,相處的時間雖短
,卻對它印象深刻.
還真的是大開眼界勒
怪異的裝備,報給大家知.
我在帳冊上有看過這裝備, 但從未一睹其真正面目...
有帳無料很正常 別說你沒看過,我們那時知道的,看過的,也沒多少人.
穿防護衣！是我自己在想，這麼危險的武器，應該發給我們防護衣。防護衣全連只有一件，雖然此裝備沒寫連長專用，也只會在高裝檢時才出現。
我們都在金門海邊吹過海風 那個風向是變來變去 難怪連長說...這鬼東西在海邊怎麼用...? 防護衣,真的沒看過.也許我把它當成雨衣了
感謝60砲長大又讓我上一課~!!這東西也算化學武器吧~!!砲長大提供資料很詳細
莫名其妙出現的裝備 後又莫名其妙的消失 要謝謝大家幫忙 才能湊出此文
這東西應該配給警總或是條子才對...
那個會噴死人啦! 教案寫的雖然不是太露骨 但內文提到~~近距離會致命 拿這東西來對付街頭運動民眾的話 國民黨早被推翻了.
大哥你好: 這東西 我好像曾經在連上看過 好像是在84年的某裝檢 我們連上的化學士好像有陳列出來 連防護衣也有陳列 這種裝備平常都放在庫房不見天日 只有裝檢時才有機會露面
這裝備知道的人很少 玩過的人更少 塵封已久的回憶 託大家的福,終於能把會憶拼湊起來

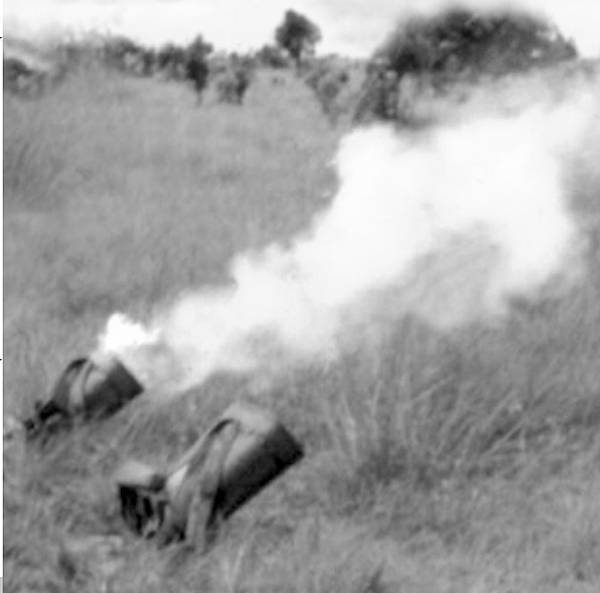

這裏有張發射圖http://www.swampfox.info/images/websitephotos/E8firing.jpg 請笑納
感恩啦~~我也沒看過它發射的模樣 看起來,威力好像不像教案說的那麼強大.
這個裝備我沒見過, 但是聽過, 我們二級廠的兵工補給兵有說過, 還給我幾顆CS膠囊帶回家紀念, 外型像是康德600.
此則為私密回覆
這種武器還真沒看過......怪了.....John在部隊年代算久遠.....也沒看過..... 這種武器發射以後....完全無法控制煙霧的範圍...而且容易受風向的影響... 一不小心...風向轉了...或附近有直昇機氣流......敵人還沒倒.....自己先倒一片... 看來可能是噴防禦工事內的敵人...把人給逼出來....不過要慢慢欺進才能發射... 大概不好用...也容易誤傷自己人.....才會消聲匿跡吧......
也許是這種屬於化學裝備的武器較為神秘吧? 只有極少數的人看過 當年國軍仿照的裝備極多 教案準則還特別註明,~~仿美製XXX.... 會註明仿美製,應該是告訴官兵本裝備威力強大 當時真的是完全沒有智慧財產權的觀念
75年下台東利家基地時，本連擔任台東地區安台連，除了瓦斯槍外也有這傢伙，平時比照彈藥儲存在彈藥庫裡，戰備檢查時才會拿出來充場面，不過印象裡好像也沒人會用，成了裝飾品了。
我．．．好像會用
弟74年服役於東引救指部步兵連 你這篇文章解答了我一些疑惑 我是化學士,我的裝備就有這東西 說明書是英文,費了我花了不少時間解讀 只知斜放於地拉開引線及會射出 從來沒用過 名字記得是cs發射器沒錯
非常抱歉．．．今天才回覆 原來東引也有這裝備 那想來應該是外島都有 歡迎你的大駕 有空請常來．
*****
*****
有啊~ 就你們當初換防回台灣 重要的武器裝備全到大坪頂 而被推派到成功嶺接新訓代訓營裝備少 跟長城部隊借中彈庫保存火砲彈藥 各式火砲重.輕機槍則在苗栗(彈.械分離) 因為戰時任務我們分配到苗栗後龍漁港 支援任務到大甲.苑里 (國防布別找我啊)
CS發射器算是地區裝備,不會跟我們一起回台.應該是本島單位亦有撥配此化防裝備.
72年初看過，比77大些，一直以為是煙霧彈發射器，今天才識真面目 軍械說國軍"怪裝備"不少，大都在庫房裡，阿兵每天擦槍就夠了，有回第一線遭颱風海水倒灌，全連動員到淹水彈藥庫搬"地雷"，大小直徑不一，弟兄們邊搬邊禱告
比拐拐厚實許多,重量不輕.原本要去旅部示範,資料背了一點,後移防在即予以取消. 外島軍械,補給庫房裡的怪東西真的多,一大堆叫不出名字的東西.
我70年當兵大膽及小金湖景頭皆有且是美製，但裡面只有8管，發射角度有固定的㡬個，是神經性毒氣是讓自主神經麻禆而不能呼吸，窒息而死，類似沙林毒氣。
這應該已經算是毒氣彈等級的裝備了.你這訊息倒是前所未聞.
原文是彈著点有效半徑400公尺，聞者皆倒。
沒有這麼大的威力啦.
它是八個發射管，每根管子裡有八顆35mm的催淚瓦斯彈。看到的說法，發射時，間隔五秒射出16枚，最大射程大約250公尺，50到100碼的範圍內會被CS氣體掩蓋 E-8 Launcher. This is a suitcase size fiberglass launcher, rectangular, about 2 feet high, with 8 tubes in it - each with 8 - 35mm tear gas projectiles. It will shoot all 64 CS grenades in four 5-second bursts of 16 each, about 250 meters, turning an area about 50-100 yards white with CS gas. 至於說毒氣等級，個人覺得可能性很低，主要是因為美國在1969年就宣佈放棄化學武器的生產，又該彈射程很近，很容易傷到自己人，懷疑這只是故意說的，一方面騙騙老共，一方面唬唬自己人，叫他們別亂碰
毒氣彈基本上不可能,射程近加上風向,可能毒死自己.這裝備曾用於越戰,成效應該平平,因為無普遍配發.我們72年拿到這玩意,熱了一陣子無疾而終,後期服役弟兄也根本沒見過.
禁止化學武器公約是1993年1月13日，生效是1997年4月29日。CS我是在湖井頭学的，各連派人到此統—由教官授課，如果講議有錯那大家都學錯了。在大膽我班據奌就有2個。
CS發射器是71年底首見,沒有教官,沒有開課,拿著教案準則,帶著兩個兵自訓自學.還準備到旅部作示範.後不了了之.
我71年中移大膽中05據奌就有了，不知更早已前有沒有？
美軍很愛用來煙薰查理，沒護具也還好不致命，但是很不舒服。 越南空期之旅的作者，就有幸因面具不足，體驗一次淚流滿面的感覺。 美國警察也愛用來對付示威者。
轉貼在fb,有網友留言,雄獅操演時用來射催淚彈,模擬毒氣狀況.
