步兵連60砲組編制.
砲組組長在編制中應為上士組長,但志願役士官缺貨,所以多由資深義務役下士擔任.
砲組班長在編制中應為中士砲長,同理,也是由下士預士擔任.
我是第2砲砲長,為砲組基準砲.擺在地上的底板就是我吃飯的傢伙.
照片拍於71年高裝檢前,刮掉舊漆重新噴漆後風乾中.底板刮漆前先收集枯木點火,再將
底板擺進火堆裡烤過再刮,如此較易刮除厚厚的舊漆.這是我們的獨家秘技嗎?還是大家
都這樣幹?

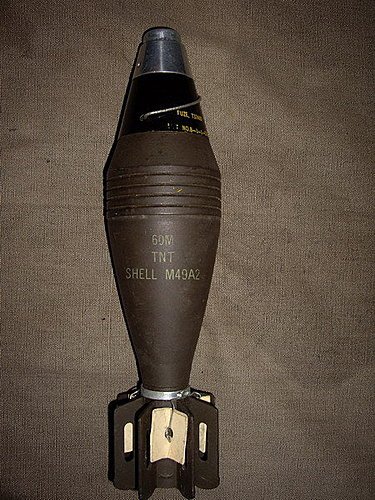

美造M49A2榴彈,國軍60砲彈仿此而成.但我不知道國產品型號.簡介如下:
1.有效威力範圍,橫寬18.3公尺,縱深9.14公尺.
2.彈體為空心鋼質彈體,內裝0.34磅TNT,彈頭裝M52瞬發信管,彈尾翼裝4個藥包,總重
1.36公斤(跟芭樂差不多,所以電影裡用扔的是OK的).
圖畫的很糟糕乃國軍準則固有傳統.
所以補上實物照片,用它量目標方位角.
這篇介紹觀測器材
一.透鏡式指北針:
(一)構造:透鏡式指北針,為六O迫擊砲觀測器材之一.此種指北針,外盒係以鋁質製成,裝有活
動接目鏡,上有放大鏡,並有一鐵槽以供覘視.分劃盤以中心為樞軸,有兩種分劃,外圍為米位,內
圍為度數.塑膠體盒內裝有油料,以減緩分劃盤之轉動,使之迅速穩定,裝於指北針蓋上有一缺
槽,內含一瞄準絲,以供瞄準用.此瞄準絲之兩端,各有一夜光小點,磁針盒內之玻璃盤可以旋轉
,並有一夜光直線供夜間之使用.
(二)用途:為測量磁針方位角及水平角.測量時應將指北針置於固定物體或平頂之標桿上,使磁
針保持自由擺動,以便看讀分劃,有時亦可持握環使用.
(三)操作:
1.測方位角:先將接目鏡及蓋掀起,自接目鏡缺槽通視蓋上瞄準絲,再轉動指北針,直至所需測定
方位角之目標與瞄準線成一直線為止.保持指北針位置不動,自接目鏡中之透鏡看讀分劃盤上之
方位角.如測反方位角,即將測得之方位角加(減)三千二百米位(小加,大減)即為反方位角.
2.測水平角:欲測兩點間之水平角,則先測出兩點間之方位角,以其大者剪去小者,其差即為所求
之水平角.如遇所測之水平角適在磁北左右時以六千四百減去其差數,即為所求之水平角.
3.如在夜間測方位角,可先在遮敝物後或用雨衣等遮光,然後用手電筒或其他光源以照明指北針
再轉動指北針,使分劃盤上所需米位分劃置於固定指標之下為止.再轉動玻璃蓋,使夜光之直線
與分劃盤上之指北針之箭頭重疊,然後,不用燈光.移至欲行決定方位角之位置.保持指北針之水
平,並轉動指北針使其箭頭與玻璃盤夜光直線重合,則其固定指標及蓋上之夜光瞄準點即指向
所望之方向.
4.保管:指北針不使用時,應將蓋蓋好,儲存於通風乾燥處,對於指北針樞紐,軸承及玻璃部分,應
妥為保護,不使授震或損壞.
二.國造六七式雙目望遠鏡.(請問那裡有的買..?)
(一)構造部分節略,放大倍率----六倍.視界-----8度30"(152)密位.
鏡內分劃:
1.水平米位分劃:測量水平角,由中央點起左右各五刻劃,每一刻劃為一O米位,並有數字註記.
2.高低米位分劃:測量高低角,每一刻劃為五米位.
3.垂直分劃:適用於機槍超越射擊,不適於迫擊砲.
(二)用途:用以觀測及概略測量水平角與高低角.
(三)操作:兩手握住望遠鏡,使接目鏡緊抵眼睛,以防側面光線射入.
1.調整兩眼間隔:調整接目鏡,按使用者兩眼之寬度,由鏡內向一較遠之物體觀者(?)然後轉動絞
鍊調整兩個鏡筒,直至兩眼看見之重疊圓圈成為一清晰明顯之圓圈為止.
2.視度調整:為適合每個人視力,在使用前先調整視度,其方法乃自接目鏡中,以雙眼覘視一遠方
物體,以一手遮敝一對物體,並轉動接目鏡之視度調整螺,至所見物體清晰明顯為止.
3.水平角測量:使鏡內水平分劃之中央點對正物體再看讀另一物體所對正之米位數,即為該兩物
體間之水平角.如測量大於一OO密位之水平角時,可採用分段測量.
4.高低角測量:使鏡內高低分劃下方之刻線對正物體之基腳,再看讀物體頂端之刻線,而求取高低
角.如目標超過刻線亦可分段測量.
5.觀測射彈:以零對正目標中央,射彈之偏差量可由水平米位分劃判讀之.
6.保管:略...它很貴,沒事不要拿出來用!
對於望遠鏡的使用,我非常陌生.在進基地訓練之前,我以為這東西只是拿來"遠眺".所以上述這些
文字並無法讓我很清楚的運用望遠鏡.但其中"5射彈觀測",在進行實彈射擊時,我看到本營步2連
砲組採此方式修正彈著,除了組長拿著望遠鏡通視目標外,其他三位砲長亦拿著望遠鏡觀測彈著
點.砲彈爆炸黑煙升起時,組長大聲報以修正米位,三位砲長亦跟著複誦,藉以教育訓練其砲長.
他們打完後換我們進入砲陣地,錯身而過時我看到這位組長衣領上別著中士,我猜,這或許是士
校的"正規修正法"吧?至於我們如何修正彈著?下篇再跟大家報告!
末了,當然要提供訓練影片以供大家參考.影片是老毛子的82砲排,觀測及計算,比起我們60砲是
先進太多了.
